ТОЧНОЕ ЛИТЬЕ ПО ВЫЖИГАЕМЫМ МОДЕЛЯМ НА ПРИМЕРЕ SLA 3D-ПРИНТЕРА KINGS 3D

24.01.25

Точное литье по выжигаемым 3D-моделям – одна из современных разновидностей литья металлом, где в качестве материала 3D-печати используются фотополимерная смола, полистирол и филаменты. В данной статье мы кратко рассмотрим технологию - литье по выжигаемым 3D-моделям, где мастер-модель печатается по технологии SLA на 3D-принтерах KINGS 3D (КНР) из выжигаемой фотополимерной смолы.

С помощью литья по выжигаемым 3D-моделям можно получать отливки без стержней, уклонов, заливов и швов, с более высокими допусками на размеры и с уменьшенными припусками на мехобработку по сравнению с литьем из полистирольных и восковых заготовок.
Данная технология литья уже около 10 лет применяется на ряде российских предприятиях аэрокосмической, автомобильной, ювелирной и других отраслей. Ранее 3D-печать мастер-моделей для крупногабаритного литья производилась на SLA принтерах из США, сегодня их успешно заменяют SLA принтеры производства КНР.

image (173).png

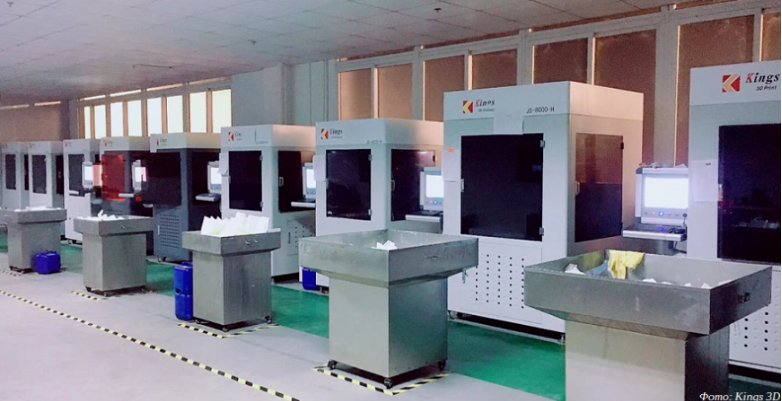

Фото: Производство клиента в г. Xian, где установлено несколько десятков SLA 3D-принтеров Kings 600Pro с камерой печати 600×600×400 мм.


image (174).png

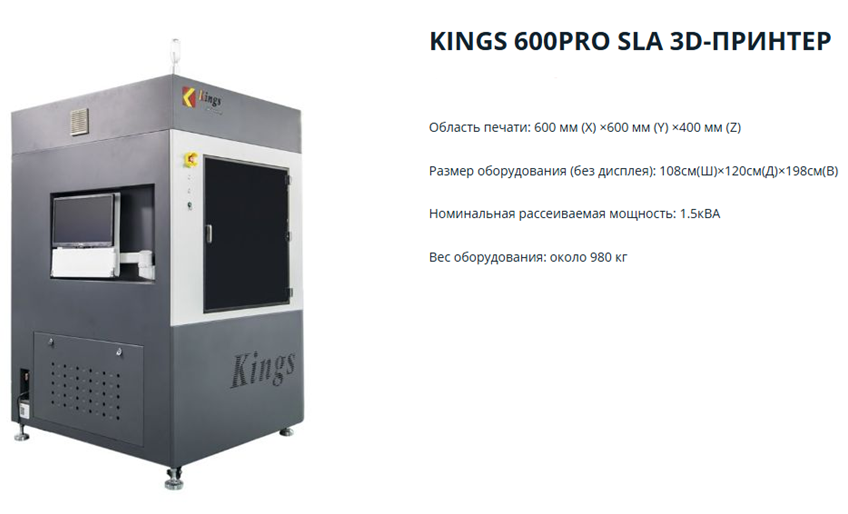

Промышленный 3D-принтер Kings 600 Pro

Применение литья по выжигаемым 3D-моделям из фотополимера на литейных предприятиях позволяет оптимизировать производственный процесс, сократив издержки, в том числе за счет уменьшения времени на получение отливки и производства готового изделия.

Одним из основных преимуществ данной технологии является то, что 3D-печать по технологии SLA позволяет изготавливать детали сложной геометрии с очень высокой точностью (SLA печать мастер-модели производится с точностью до 20 мкм), кроме этого напечатанные 3D-мастер-модели обладают высокой прочностью по сравнению с аналогичными мастер-моделями для литья из воска и полистирола, что особенно важно на крупногабаритных изделиях.

image (175).png

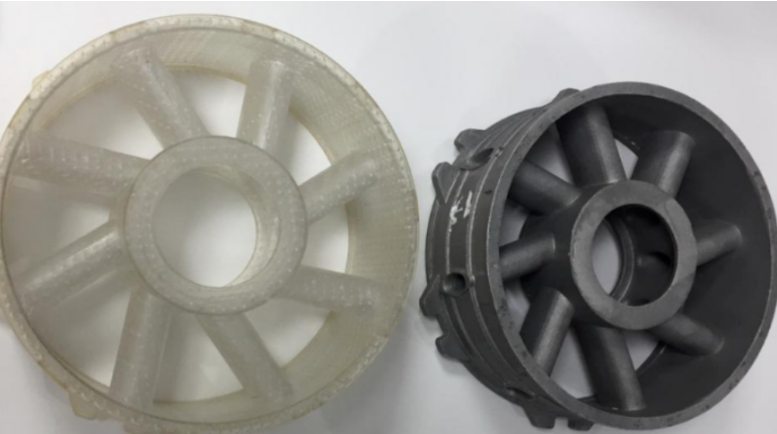

Фото: примеры изделий, изготовленных по технологии литье по выжигаемым моделям

image (176).png

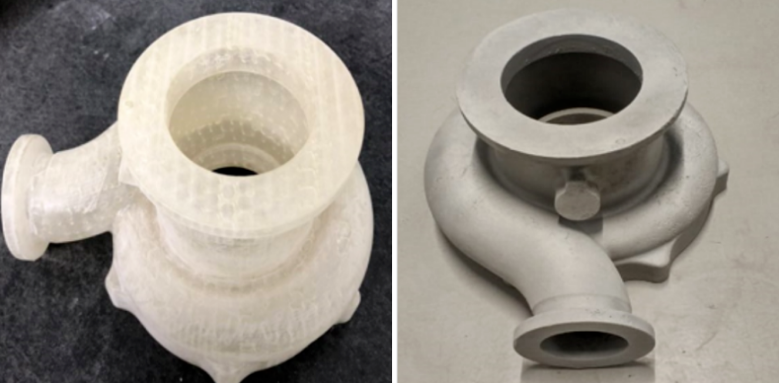

Фото: примеры изделий, изготовленных по технологии литье по выжигаемым моделям

image (177).png

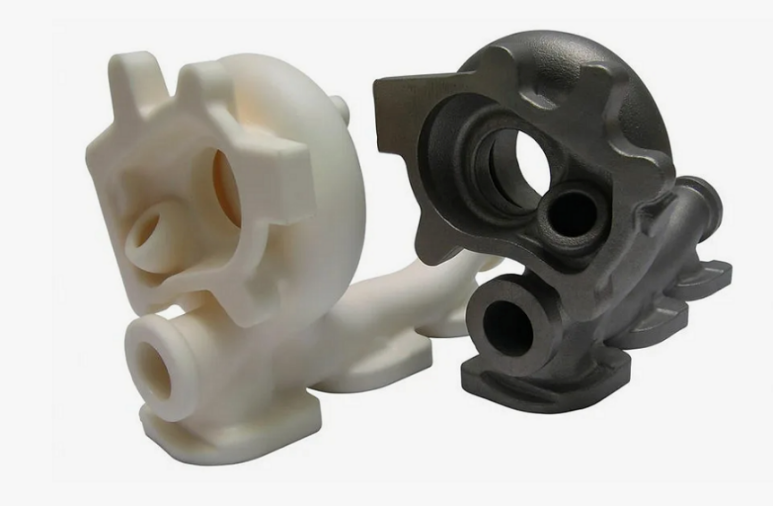

Фото: примеры изделий, изготовленных по технологии литье по выжигаемым моделям/открытые источники и Kings3D



image (178).png

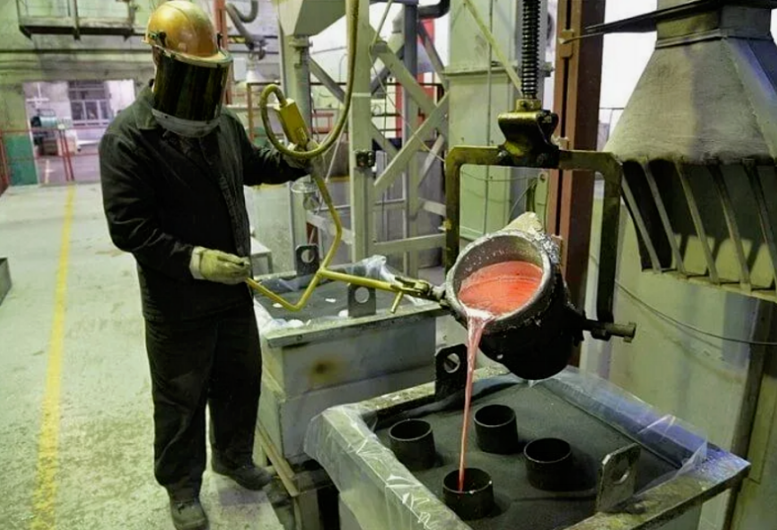

Фото: литье по выжигаемым моделям  / открытые источники


Литье по выжигаемым 3D-моделям – процесс более точный, чем литье с помощью мастер-модели из воска и полистирола, поэтому он подходит для отраслей, где требуется изготовление точных деталей, таких как аэрокосмос, машиностроение, ювелирная, стоматологическая и другие отрасли.

Для подготовки 3D-модели для литья по выжигаемой модели используется программа создания детали с облегченной внутренней ячеистой структурой, которая позволяет:

1. Снизить расход выжигаемой фотополимерной смолы
2. Значительно сократить время печати
3. Избежать избыточного давления на керамическую оболочку в процессе выжигания фотополимерной смолы, изготовления литейной формы
4. Достичь низкой зольности


image (179).png

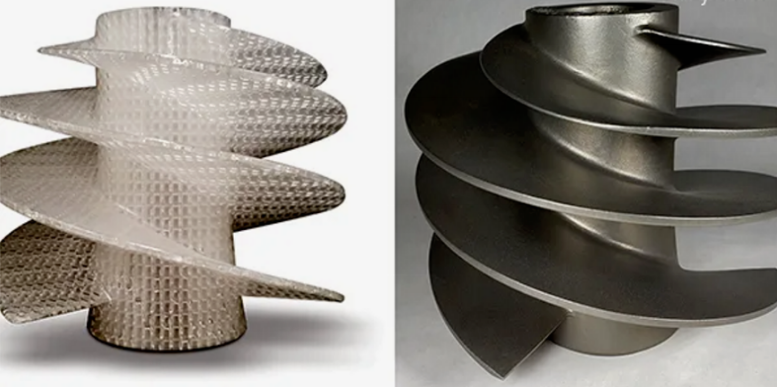

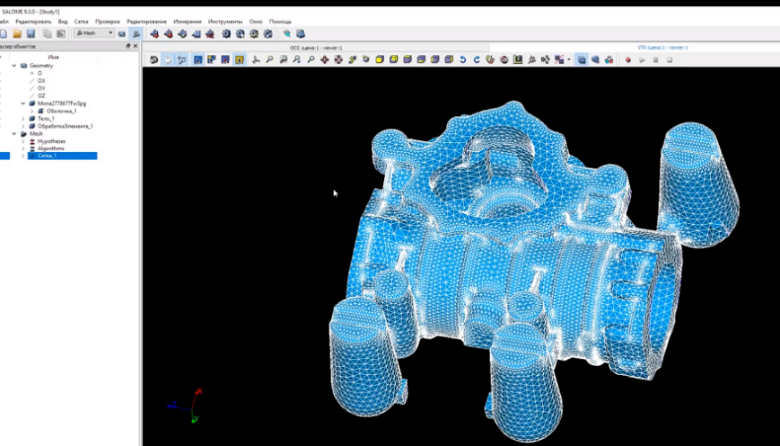

При подготовке к литью создаются цифровые 3D-модели с облегченными, ячеистыми внутренними структурами, позволяющими снижать расход фотополимерной смолы, сокращать время 3D-печати, избегать избыточного внутреннего давления на формы при выжигании и снижать зольность.


image (180).png

Фото: Открытые источники


ОСНОВНЫЕ ПРЕИМУЩЕСТВА ТОЧНОГО ЛИТЬЯ ПО ВЫЖИГАЕМЫМ МОДЕЛЯМ ИЗ ФОТОПОЛИМЕРНОЙ СМОЛЫ:

1. Отсутствие оснастки
2. Отсутствие деформации в процессе термической обработки получения литейной формы
3. Высокая точность литья, что позволяет сократить время финишной обработки
4. Возможность изготовления единичных изделий и мелкосерийного производства


Технология позволяет получать разнообразные изделия со сложной геометрией — гусеничные траки, импеллеры, корпусные детали, шестерни, и так далее.

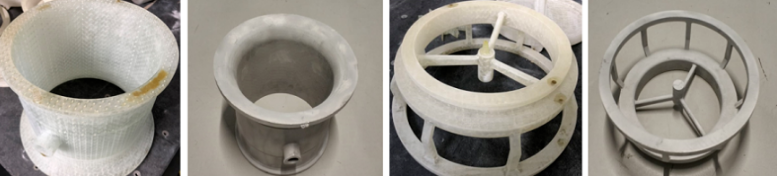

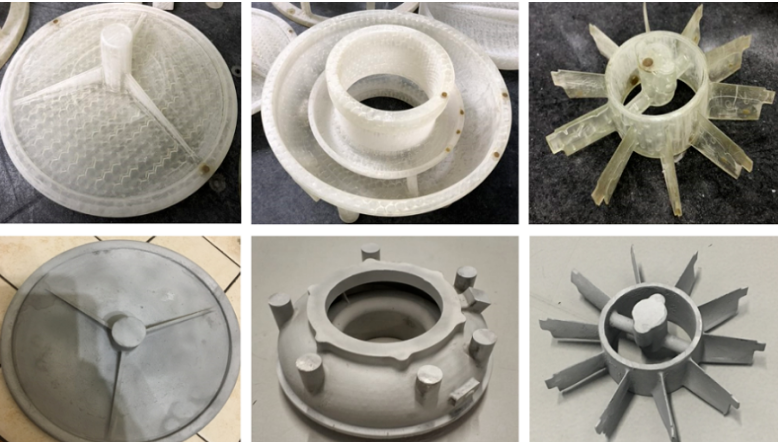

Примеры изделий, полученных по технологии литье по 3D-выжигаемым моделям

image (185).png


image (186).png

Фото: Kings3D


ЭТАПЫ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ЛИТЬЯ ПО 3D-ВЫЖИГАЕМЫМ МОДЕЛЯМ

image (182).png

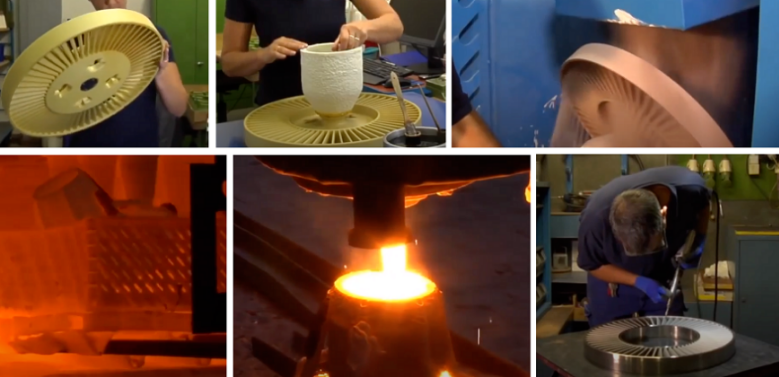

Слева направо:
1. 3D-печать изделия, обработка 2. Крепление литниковой оснастки 3. Создание керамической оболочки
4. Выжигание фотополимера 5. Заливка металла 6. Финишная обработка

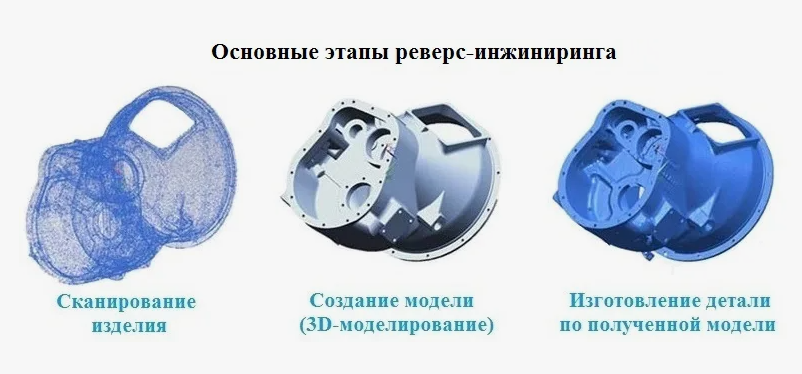

ИЗГОТОВЛЕНИЕ ИЗДЕЛИЙ ЧЕРЕЗ ТЕХНОЛОГИЮ ЛИТЬЕ ПО ВЫЖИГАЕМЫМ МОДЕЛЯМ / ОБРАТНЫЙ ИЛИ РЕВЕС-ИНЖИНИРИНГ

image (183).png

Фото: из открытых источников


Сегодня, в связи с санкциями, наблюдаются определенные сложности с закупкой запчастей для продукции машиностроения, ранее импортированного из стран ЕС, Японии, США. Однако, имея оригинальную деталь – ее можно изготовить в РФ с помощью метода литья по выжигаемым моделям.

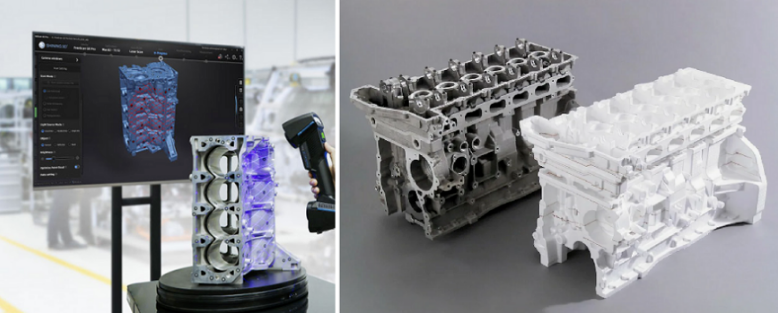

Основные этапы изготовления изделий через реверс-инжиниринг:
1. Сканирование изделия и получение CAD-файла
2. Печать мастер-модели с помощью 3D-принтера по технологии SLA, DPL, FDM или другой
3. Создание литейной формы и литниковой системы
4. Выжигание фотополимера
5. Отливка изделия
6. Финишная обработка

Данная технология позволяет изготавливать сложные изделия, включая сегменты гусениц, импеллеры, корпусные изделия, шестерни и многое другое.

image (184).png

Фото: из открытых источников

Для консультации по технологии точного литья по выжигаемым моделям и приобретения индустриального SLA 3D-оборудования Kings 3D, пожалуйста, обращайтесь в компанию Z-axis www.z-axis.ru . Вы также можете оставить запрос на сайте www.kings3d.ru .
