ПРИМЕНЕНИЕ SLA 3D-ПРИНТЕРОВ ОТ KINGS 3D В ЛИТЬЕ МЕТАЛЛОМ, ПРОИЗВОДСТВЕ ОБУВИ И СТОМАТОЛОГИИ, ЛИТЬЕ ПО ВЫЖИГАЕМЫМ 3D-ПЕЧАТНЫМ МАСТЕР-МОДЕЛЯМ
18.08.24
Это одна из современных разновидностей точного литья металлов, где в качестве материала для 3D-печати используются фотополимерные смолы или филаменты. В этой статье кратко рассмотрим технологию на примерах изделий, полученных с помощью лазерных стереолитографических 3D-принтеров компании Kings 3D.
Литье по выжигаемым 3D-печатным мастер-моделям позволяет получать отливки без стержней, уклонов, заливов и швов, с более жесткими допусками на размеры и с уменьшенными припусками на механическую обработку по сравнению с литьем по пенопластовым и восковым заготовкам.

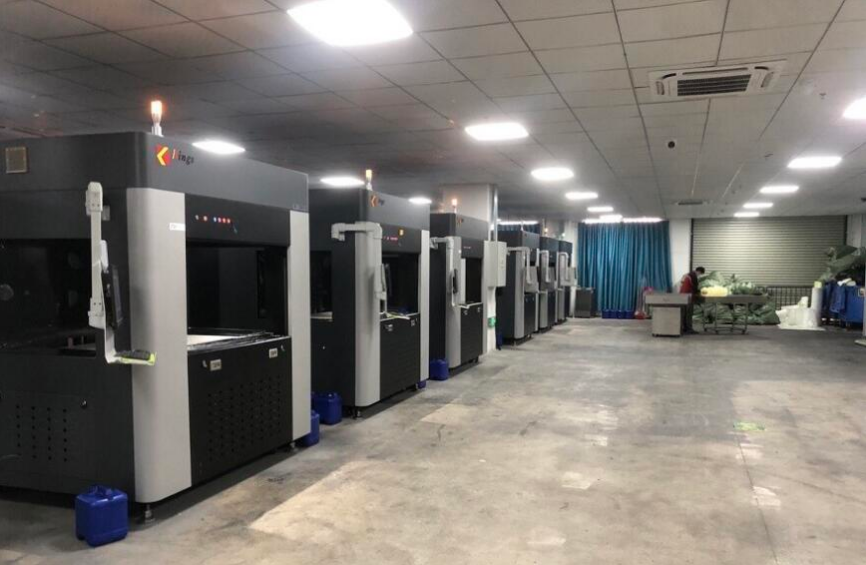

Сервис-бюро 3D-услуг компании Kings 3D
Литье по выжигаемым 3D-печатным мастер-моделям позволяет получать отливки без стержней, уклонов, заливов и швов, с более жесткими допусками на размеры и с уменьшенными припусками на механическую обработку по сравнению с литьем по пенопластовым и восковым заготовкам.
Фото: Kings3D
Эта технология уже применяется на некоторых российских предприятиях аэрокосмической, автомобильной, ювелирной и других отраслей, хотя ее внедрение в России по ряду причин идет медленнее, чем у коллег в США, ЕС и КНР.
Применение выжигаемых 3D-печатных мастер-моделей из фотополимера на литейных предприятиях позволяет оптимизировать производственные процессы и снижать издержки, в том числе за счет сокращения времени на получение отливок и производство готовых изделий. Преимущества лазерной стереолитографии включают возможность изготовления деталей сложных геометрических форм с очень высокой точностью и повышенную прочность мастер-моделей по сравнению с аналогичными деталями из воска и пенополистирола.
Литье по выплавляемым 3D-моделям — процесс более точный, чем литье по мастер-моделям из воска и пенопласта, поэтому он хорошо подходит для аэрокосмической отрасли, машиностроения, ювелирного дела, стоматологии и других отраслей с высокими требованиями к размерной точности.
При подготовке цифровых моделей к 3D-печати с помощью программного обеспечения задается ячеистая внутренняя структура, позволяющая:
• снижать расход выжигаемой фотополимерной смолы;
• значительно сокращать время печати;
• избегать избыточного давления на опоку в процессе выжигания фотополимерной смолы;
• достигать низкой зольности.
Преимущества литья по 3D-печатным выжигаемым мастер-моделям:
• отсутствие деформаций в процессе термической обработки, получении литейной формы;
• высокая точность литья со значительным сокращением затрат на постобработку;

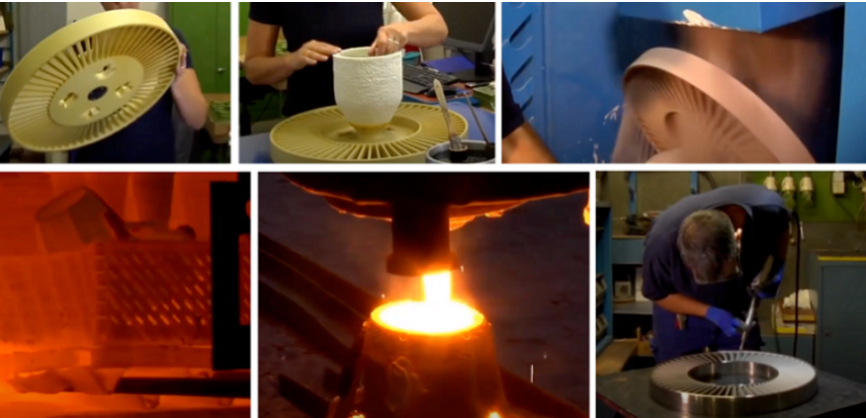

ОСНОВНЫЕ ЭТАПЫ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ЛИТЬЯ ПО 3D-ВЫЖИГАЕМЫМ МОДЕЛЯМ:
1. 3D-печать мастер-модели.
2. Крепление литников.
3. Формование опоки.
4. Выжигание фотополимера.
5. Заливка металла в готовую форму.
6. Финишная обработка изделия.
Фото: Kings3D
ПРИМЕНЕНИЕ SLA 3D-ПРИНТЕРОВ ОТ KINGS 3D В ПРОИЗВОДСТВЕ ОБУВИ
Компания Kings 3D — ведущий производитель промышленных 3D-принтеров по технологии лазерной стереолитографии (SLA), используемых в том числе в производстве обуви. В этой статье поделимся несколькими примерами применения.

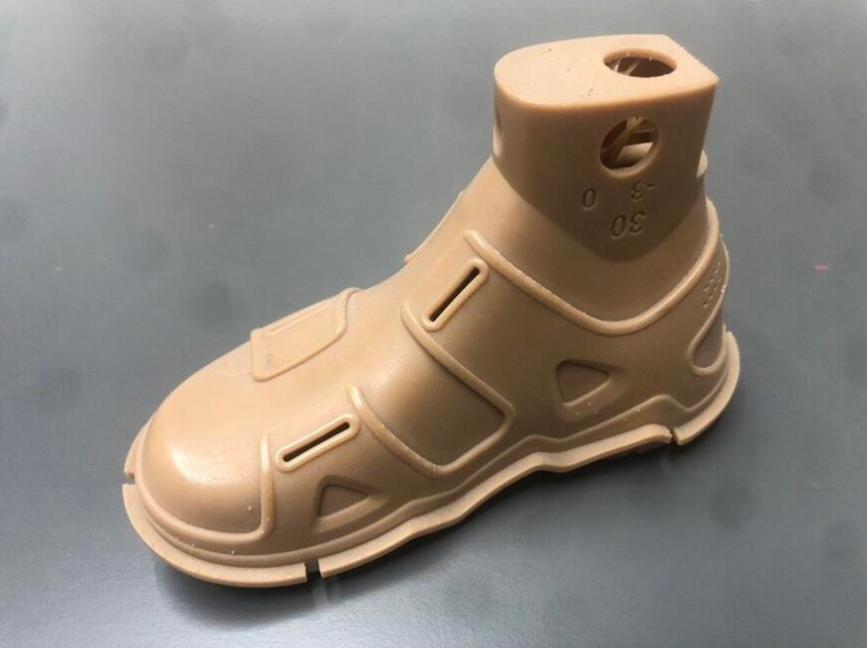

Быстрое прототипирование обуви, применяемое для проверки внешнего вида и деталей дизайна:
Фото: Kings 3D
Изготовление пресс-форм из термостойкого фотополимера для литья обувных подошв из полиуретана. Используется в мелко- и среднесерийном производстве подошв партиями до трех с половиной тысяч штук.
Фото: Kings 3D
3D-печать мастер-моделей для изготовления алюминиевых пресс-форм через силиконовую маску. Такой подход заменяет деревянные модели с ручной механической обработкой и автоматизированной на станках с ЧПУ.
Деревянная мастер-модель (слева) и 3D-печатные варианты (справа)
Получение формы для заливки через силиконовую маску и обжиг для производства пресс-формы
Заливка металлом, изготовление пресс-формы
Финишная обработка матрицы и пуансона, заливка материала в готовую форму на оборудовании для изготовления подошвы
ПРИМЕНЕНИЕ SLA 3D-ПРИНТЕРОВ KINGS 3D В СТОМАТОЛОГИИ

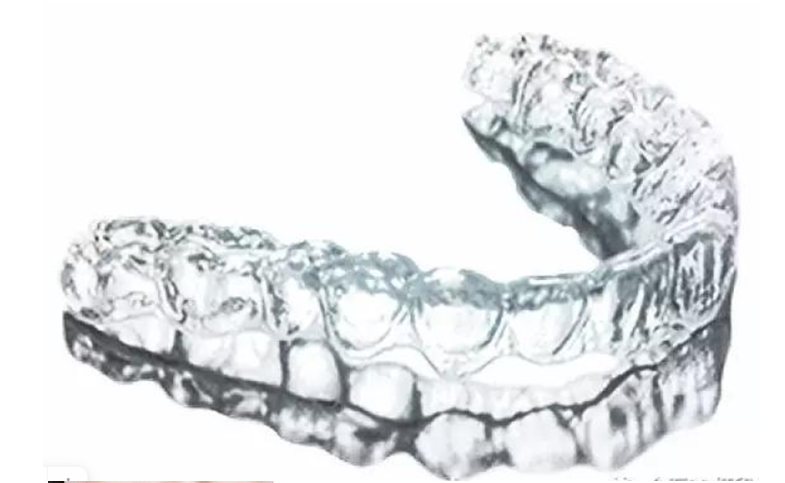

3D-принтеры KINGS SLA применяется для массового производства мастер-моделей для производства индивидуальных «невидимых» брекетов, данные для изготовления которых получают с помощью интраорального сканера. Такой метод изготовления брекетов позволяет избежать традиционных ошибок.
Фото: Kings 3D
ПРОИЗВОДСТВЕ АРХИТЕКТУРНЫХ МАКЕТОВ
Обычно в производстве макетов 3D-принтеры KINGS SLA заменяют несколько DLP и FDM принтеров, когда 3D-печать становится узким горлышком из-за низкой производительности настольных принтеров.
SLA печать позволяет напечатать изделия с высоким разрешением, как фото, где напечатаны кирпичи размером 2х1мм.
Фото: Kings 3D
Фото: Kings 3D

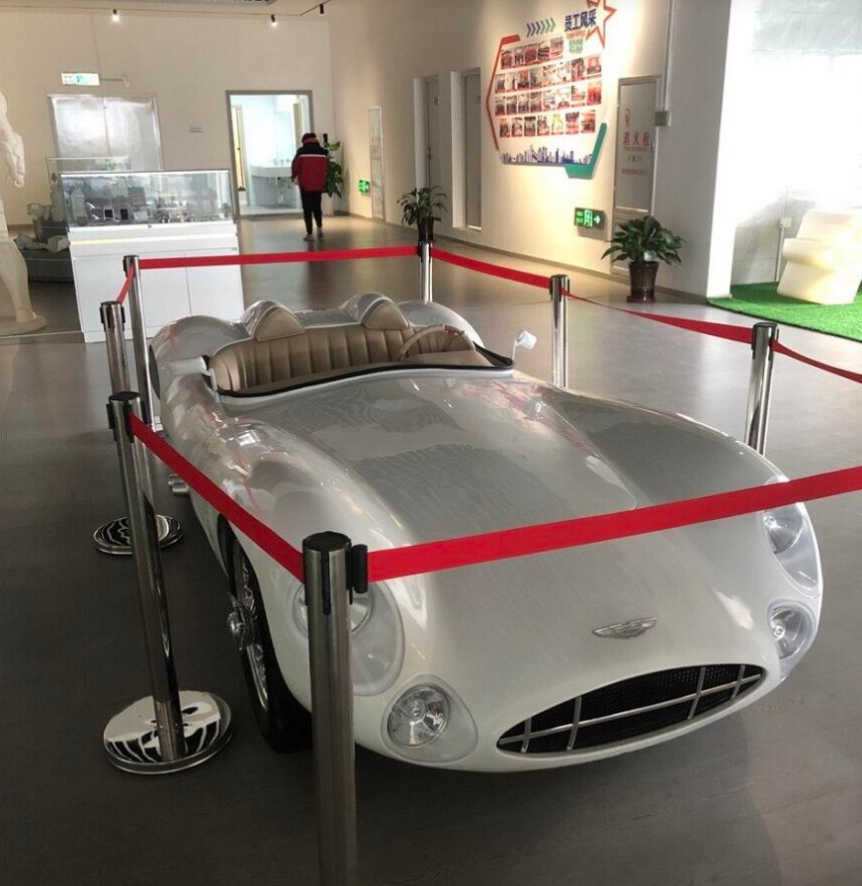

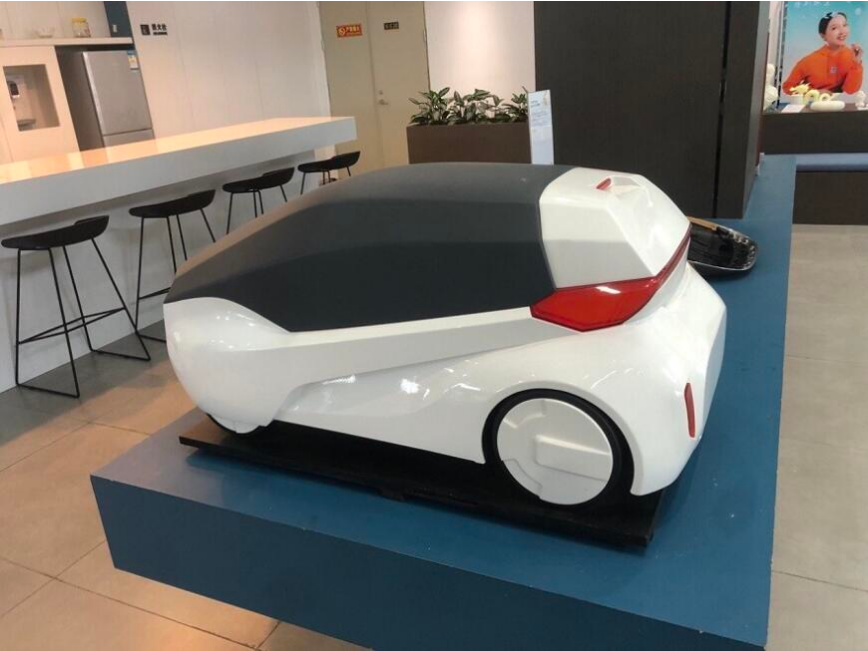

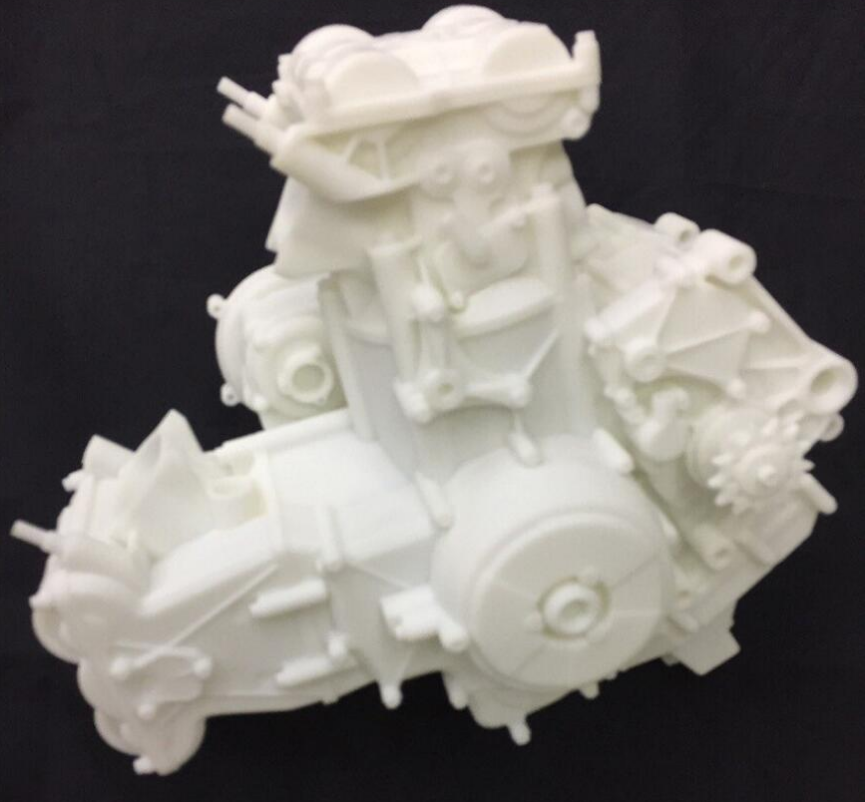

ТОЧНОЕ ПРОТОТИПИРОВАНИЕ ИЗДЕЛИЙ
Это самый распространенный сегмент использования принтеров Kings 3D.
Точное прототипирование изделий используется практически во всех отраслях: авиации и космосе, автомобилестроении, производстве железнодорожного транспорта, кораблестроении, изготовлении инструмента, мебели, электроники, бытовой техники, производстве ювелирных изделий, архитектуре, медицине, фэшн-индустрии и других отраслях.
Фото: Kings 3D
Это одна из современных разновидностей точного литья металлов, где в качестве материала для 3D-печати используются фотополимерные смолы или филаменты. В этой статье кратко рассмотрим технологию на примерах изделий, полученных с помощью лазерных стереолитографических 3D-принтеров компании Kings 3D.

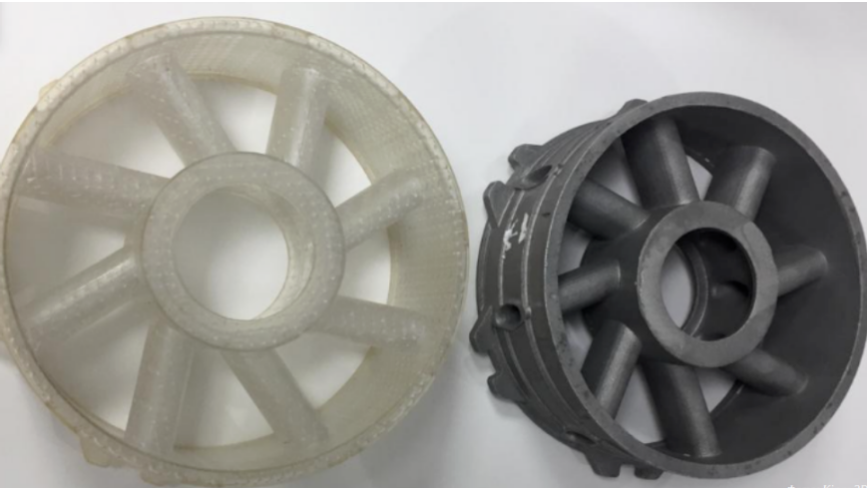

Литье по выжигаемым 3D-печатным мастер-моделям позволяет получать отливки без стержней, уклонов, заливов и швов, с более жесткими допусками на размеры и с уменьшенными припусками на механическую обработку по сравнению с литьем по пенопластовым и восковым заготовкам.
Сервис-бюро 3D-услуг компании Kings 3D
Литье по выжигаемым 3D-печатным мастер-моделям позволяет получать отливки без стержней, уклонов, заливов и швов, с более жесткими допусками на размеры и с уменьшенными припусками на механическую обработку по сравнению с литьем по пенопластовым и восковым заготовкам.
Фото: Kings3D
Эта технология уже применяется на некоторых российских предприятиях аэрокосмической, автомобильной, ювелирной и других отраслей, хотя ее внедрение в России по ряду причин идет медленнее, чем у коллег в США, ЕС и КНР.
Применение выжигаемых 3D-печатных мастер-моделей из фотополимера на литейных предприятиях позволяет оптимизировать производственные процессы и снижать издержки, в том числе за счет сокращения времени на получение отливок и производство готовых изделий. Преимущества лазерной стереолитографии включают возможность изготовления деталей сложных геометрических форм с очень высокой точностью и повышенную прочность мастер-моделей по сравнению с аналогичными деталями из воска и пенополистирола.
Литье по выплавляемым 3D-моделям — процесс более точный, чем литье по мастер-моделям из воска и пенопласта, поэтому он хорошо подходит для аэрокосмической отрасли, машиностроения, ювелирного дела, стоматологии и других отраслей с высокими требованиями к размерной точности.
При подготовке цифровых моделей к 3D-печати с помощью программного обеспечения задается ячеистая внутренняя структура, позволяющая:
• снижать расход выжигаемой фотополимерной смолы;
• значительно сокращать время печати;
• избегать избыточного давления на опоку в процессе выжигания фотополимерной смолы;
• достигать низкой зольности.
Преимущества литья по 3D-печатным выжигаемым мастер-моделям:
• отсутствие деформаций в процессе термической обработки, получении литейной формы;
• высокая точность литья со значительным сокращением затрат на постобработку;
ОСНОВНЫЕ ЭТАПЫ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ЛИТЬЯ ПО 3D-ВЫЖИГАЕМЫМ МОДЕЛЯМ:
1. 3D-печать мастер-модели.
2. Крепление литников.
3. Формование опоки.
4. Выжигание фотополимера.
5. Заливка металла в готовую форму.
6. Финишная обработка изделия.
Фото: Kings3D
ПРИМЕНЕНИЕ SLA 3D-ПРИНТЕРОВ ОТ KINGS 3D В ПРОИЗВОДСТВЕ ОБУВИ
Компания Kings 3D — ведущий производитель промышленных 3D-принтеров по технологии лазерной стереолитографии (SLA), используемых в том числе в производстве обуви. В этой статье поделимся несколькими примерами применения.

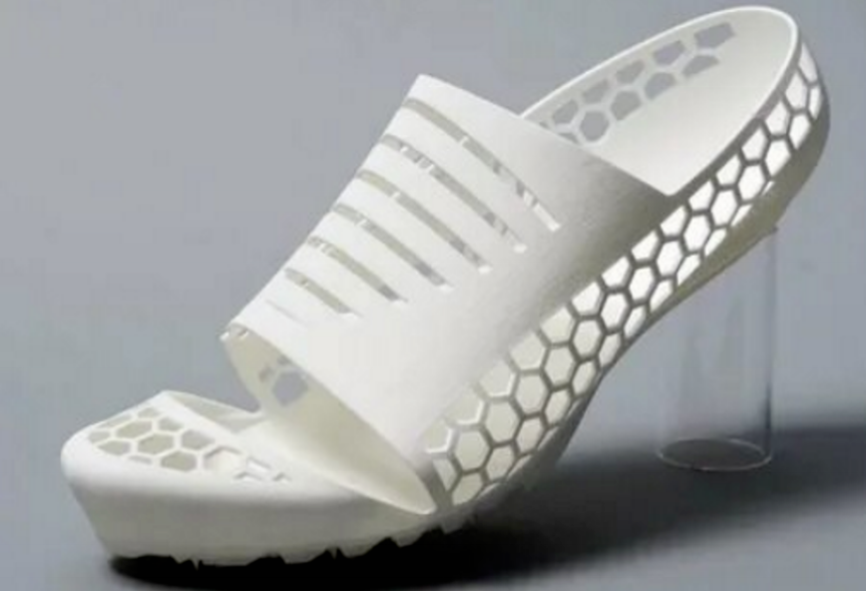

Быстрое прототипирование обуви, применяемое для проверки внешнего вида и деталей дизайна:
Фото: Kings 3D

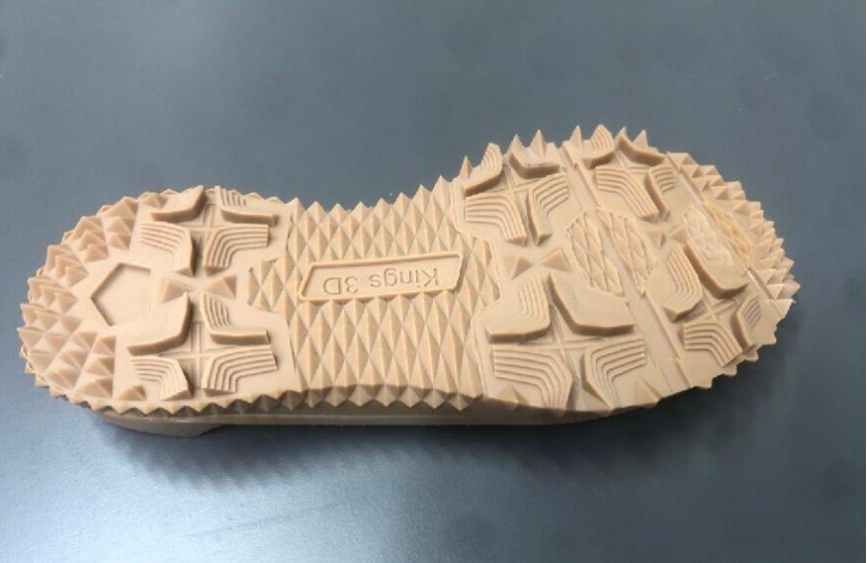

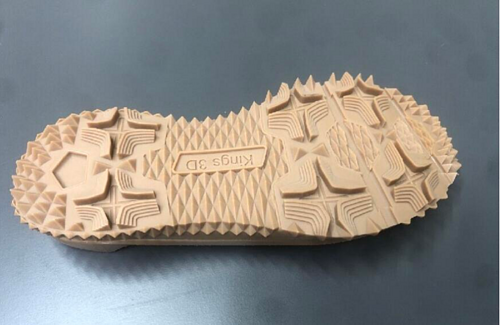

Производство функциональные прототипы подошвы из пластичного фотополимера
Фото: Kings 3D

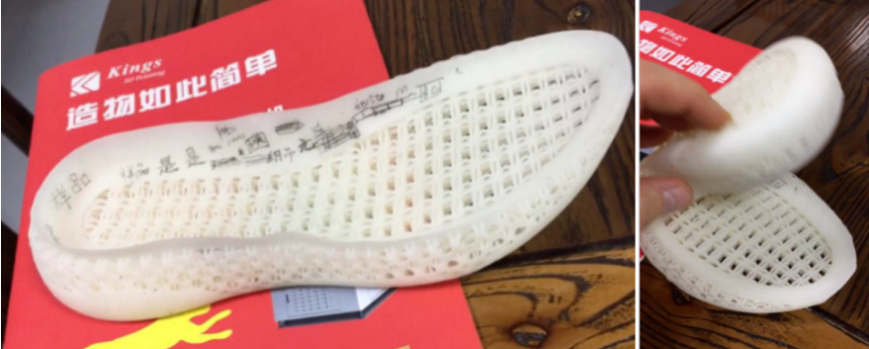

Изготовление мягких прототипов обуви для подгонки, проверки функциональности и степени комфорта:
Фото: Kings 3D

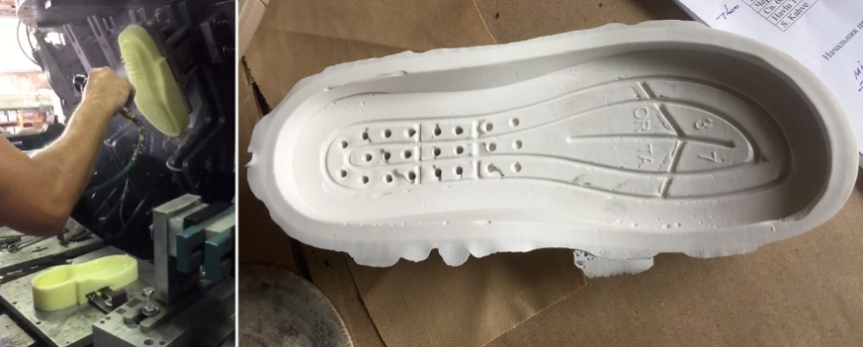

Изготовление пресс-форм из термостойкого фотополимера для литья обувных подошв из полиуретана. Используется в мелко- и среднесерийном производстве подошв партиями до трех с половиной тысяч штук.
Фото: Kings 3D
3D-печать мастер-моделей для изготовления алюминиевых пресс-форм через силиконовую маску. Такой подход заменяет деревянные модели с ручной механической обработкой и автоматизированной на станках с ЧПУ.

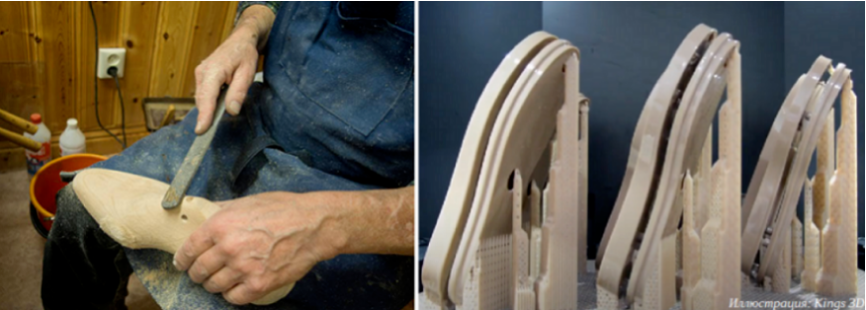

Деревянная мастер-модель (слева) и 3D-печатные варианты (справа)

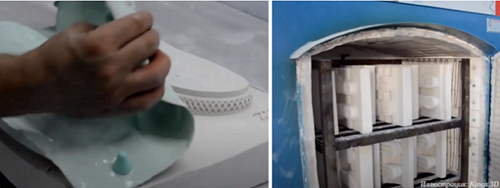

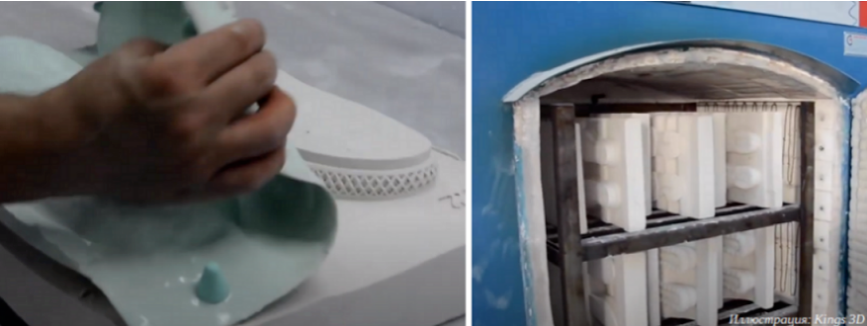

Получение формы для заливки через силиконовую маску и обжиг для производства пресс-формы

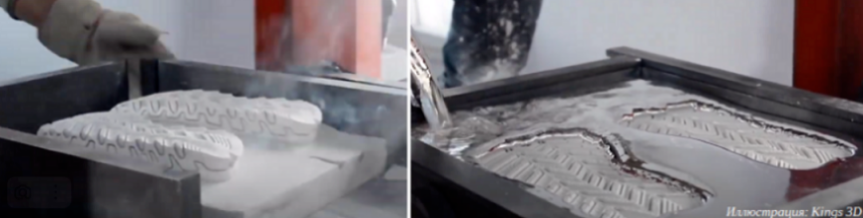

Заливка металлом, изготовление пресс-формы

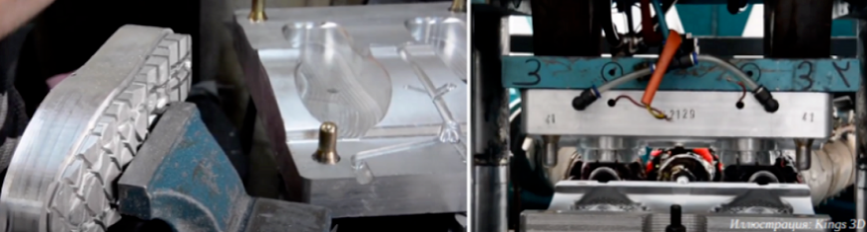

Финишная обработка матрицы и пуансона, заливка материала в готовую форму на оборудовании для изготовления подошвы
ПРИМЕНЕНИЕ SLA 3D-ПРИНТЕРОВ KINGS 3D В СТОМАТОЛОГИИ

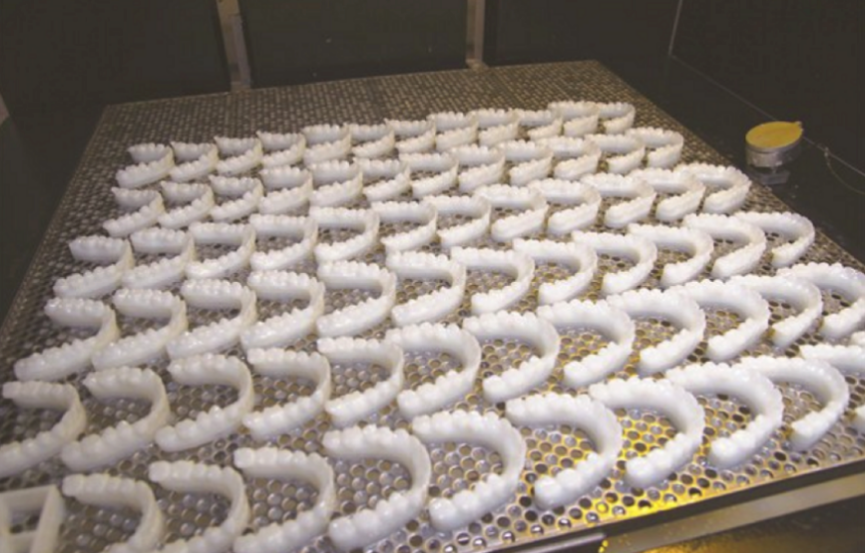

3D-принтеры KINGS SLA применяется для массового производства мастер-моделей для производства индивидуальных «невидимых» брекетов, данные для изготовления которых получают с помощью интраорального сканера. Такой метод изготовления брекетов позволяет избежать традиционных ошибок.
Фото: Kings 3D

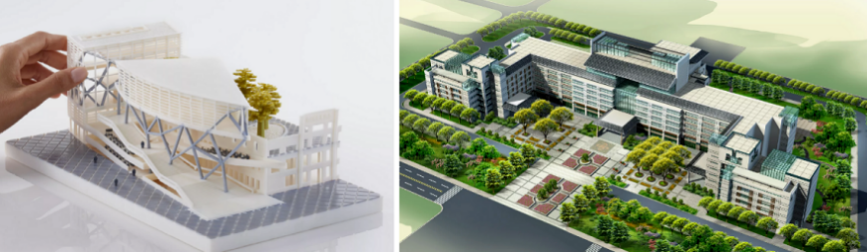

ПРОИЗВОДСТВЕ АРХИТЕКТУРНЫХ МАКЕТОВ

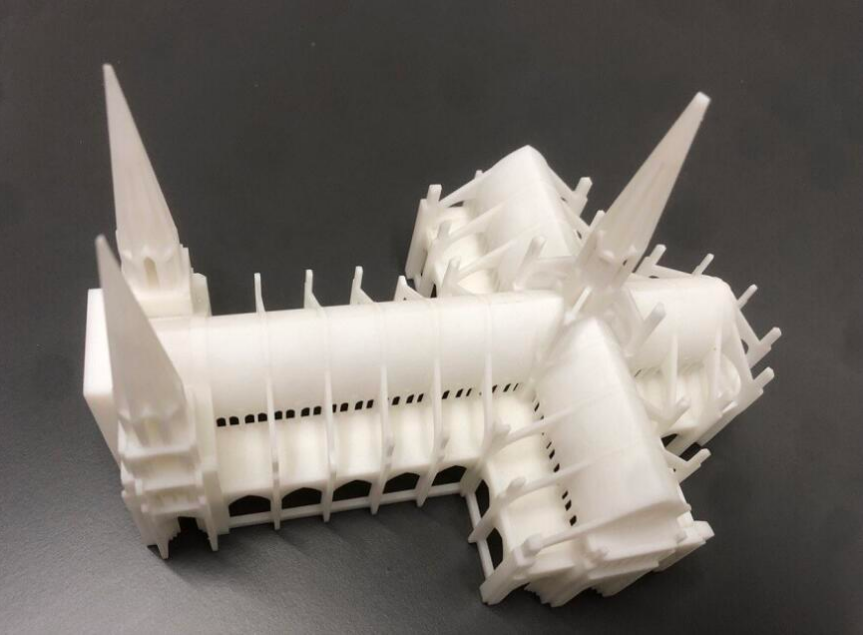

Обычно в производстве макетов 3D-принтеры KINGS SLA заменяют несколько DLP и FDM принтеров, когда 3D-печать становится узким горлышком из-за низкой производительности настольных принтеров.

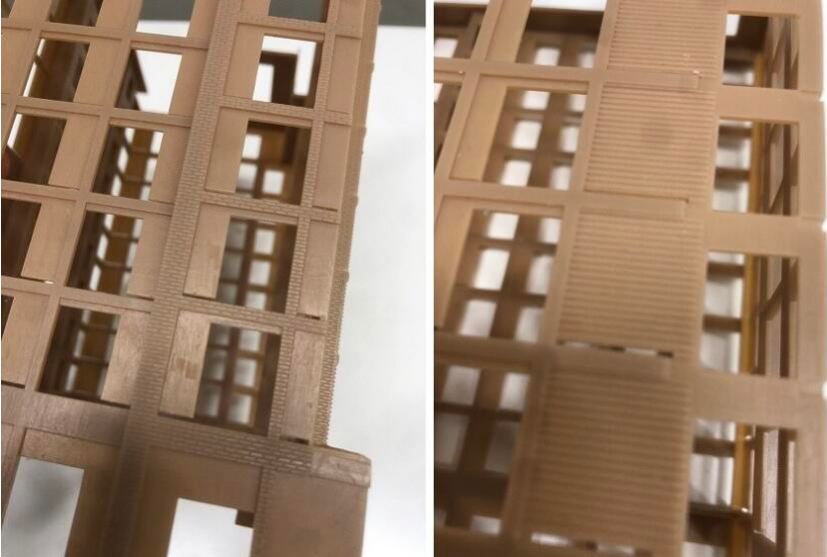

SLA печать позволяет напечатать изделия с высоким разрешением, как фото, где напечатаны кирпичи размером 2х1мм.
Фото: Kings 3D
Фото: Kings 3D

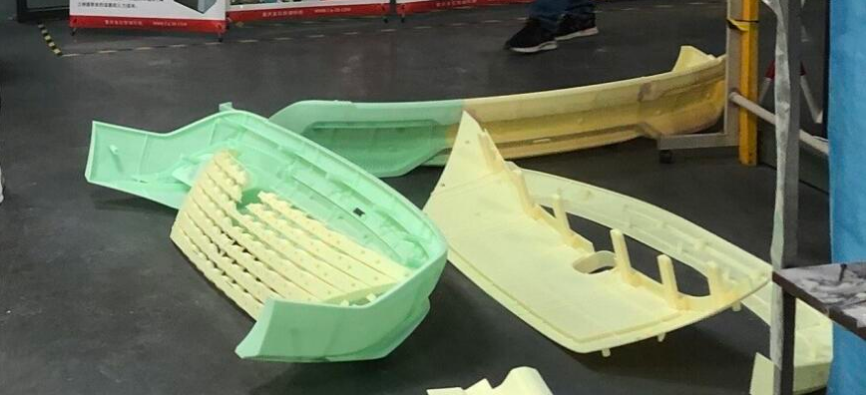

ТОЧНОЕ ПРОТОТИПИРОВАНИЕ ИЗДЕЛИЙ
Это самый распространенный сегмент использования принтеров Kings 3D.
Точное прототипирование изделий используется практически во всех отраслях: авиации и космосе, автомобилестроении, производстве железнодорожного транспорта, кораблестроении, изготовлении инструмента, мебели, электроники, бытовой техники, производстве ювелирных изделий, архитектуре, медицине, фэшн-индустрии и других отраслях.
Фото: Kings 3D
