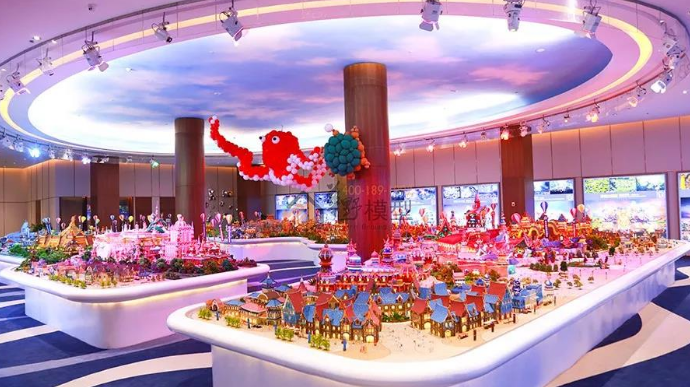

Компания Shenzhen Lightspeed 3D Laser Technology Co., Ltd., ведущий поставщик 3D-услуг по производству архитектурных моделей, выиграла заказ на 500 тыс. долларов на строительство архитектурной модели детского парка Hengdatong, который впоследствии увеличился до 1 млн долларов.

Evergrande World - это масштабный тематический парк компании Evergrande Tourism Group в 15 туристических городах по всему Китаю, и его масштаб превысит масштаб Disneyland. Чтобы справиться с проектом, компания Evergrande инвестировала огромные суммы на создание крупномасштабных архитектурных задач, изготовленных с помощью 3D-печати. Это позволило создать действительно впечатляющий парк развлечений Evergrande World Park.

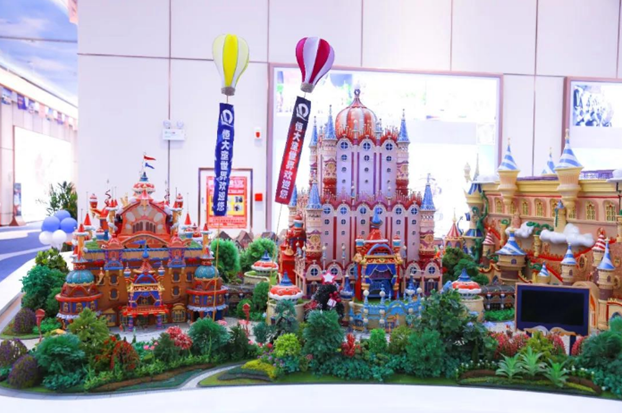

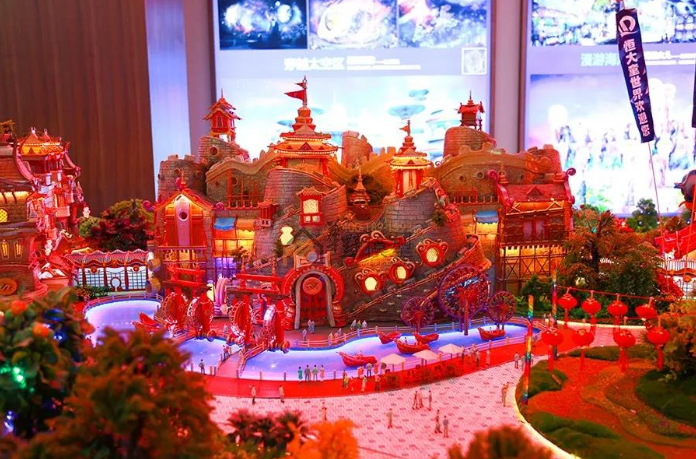

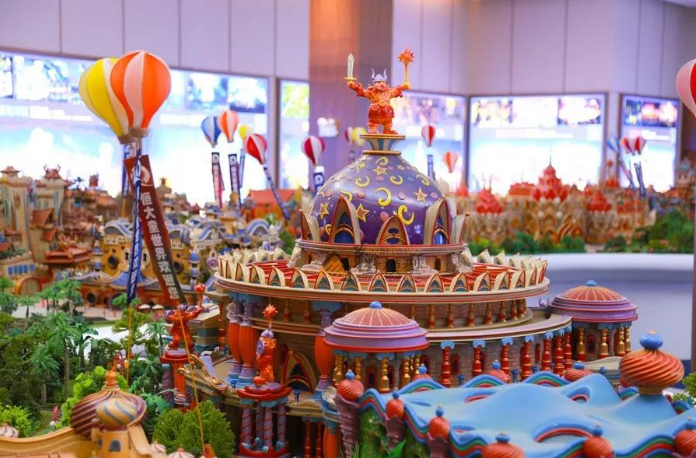

Архитектура детского мира изысканна и сложна: кирпич и бело-голубая плитка на полу, широкие оконные проемы, старинные замки и сооружения. Использование технологии 3D-печати позволило завершить производство архитектурной части проекта с наименьшими затратами времени и денег. В реальности эффект от использования 3D-печати превзошел все ожидания. Это, безусловно, не означает, что технических проблем не было вообще, т.к. перед создателями парка стояла масса вопросов : от общей архитектурной концепции, чтобы посетители могли получили целостную картинку, до конкретной сборки частей парка, раскраски, 3-х мерного освещения и прочих моментов.

Для 3D-печати архитектурных сооружений парка было использовано 20-ть крупногабаритных принтеров компании Kings 3D

Размер одного замка модели мира достигал 3-4 метров в длину, для его печати использовались 3D-принтеры, печатающие по технологии SLA, с точностью печати до 20 микрон, что позволяло состыковывать напечатанные детали вместе практически без швов. Чтобы уложиться в сроки, компания Lightspeed 3D приобрела 20-ть 3D-принтеров KINGS с размером камеры печати 800 * 800 * 500 мм.
Использование высокоскоростного крупногабаритного промышленного 3D-принтера KINGS 3D позволило завершить проект в срок, изготовив здания в масштабе 1:50. Крупногабаритный 3D-принтер позволил изготавливать части зданий и сооружений большого размера, что сильно сократило время печати парка.

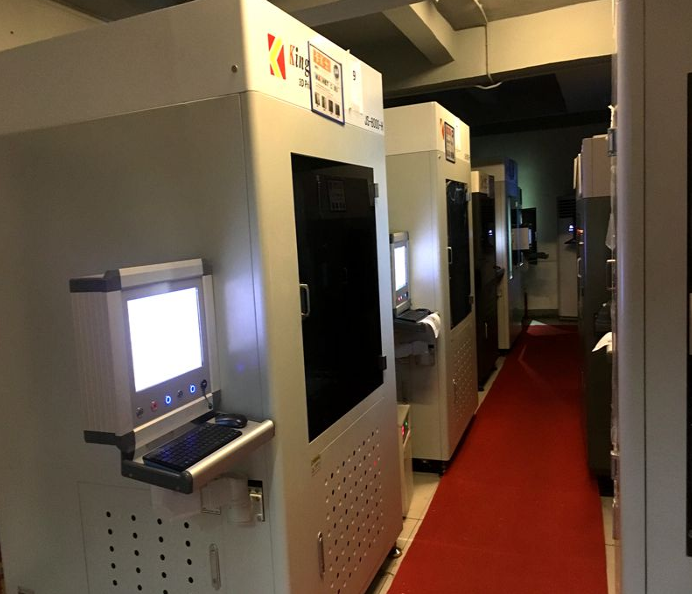

Фото Intamsys: 3D-принтеры Kings

Проект Evergrande имел короткие сроки строительства и высокие требования к качеству

Дизайнерской команде компании Evergrande пришлось интенсивно поработать, чтобы успеть вовремя сдать CAD файлы на печать, часто приходилось работать даже по ночам. Дело в том, что 3D-принтер печатает точно так, как изделие спроектировано в CAD-файле, в связи с этим дизайнерам приходилось по многу раз проверять проект зданий в CAD-файле, чтобы конструкции зданий и сооружений в электронном виде не имела дефектов, таких, как разрывы линий, зазоров, отсутствие части текстуры объектов и прочих недочетов, а общий вид точно копировал оригинальный замок или другое сооружение.

Например, крыша замка Hengdatong World состоит из сотен тысяч плиток. И только после обработки данных каждой плитки можно получить дизайн всей крыши и здания в целом. Дизайн такого сооружения и проверка файла перед 3D-печатью требовала огромных усилий от дизайнерской команды.

Для облегчения задачи 3D-дизайнеров компания Kings 3D разработала plug-in Мастер рисования. Но даже несмотря на специальную программу и
приспособление для работы дизайнера, сильно облегчающую задачу специалистов, чтобы уложиться в сроки, 20-ти дизайнерам приходилось работать ночи напролет.

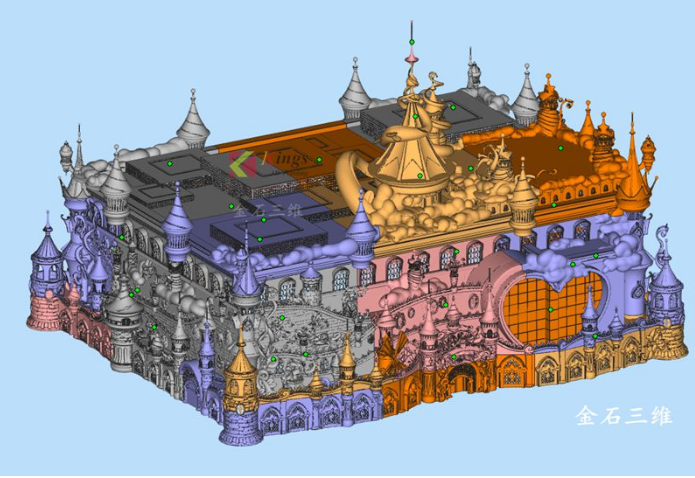

Конструктор 3D-моделей компании Lightspeed создает 3D-модель мира Evergrande

Надежность конструкции 3D-печати замка

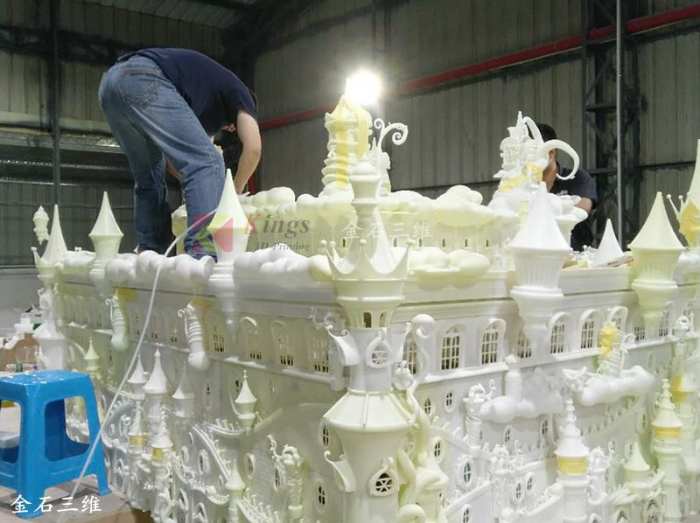

На рисунке ниже представлена трехмерная модель дворца, которая выдерживает вес стоящего на ней взрослого человека.  Для того, чтобы фотополимер, из которой напечатан замок, выдерживал большую нагрузку, нужно было только увеличить толщины стенок сооружения.

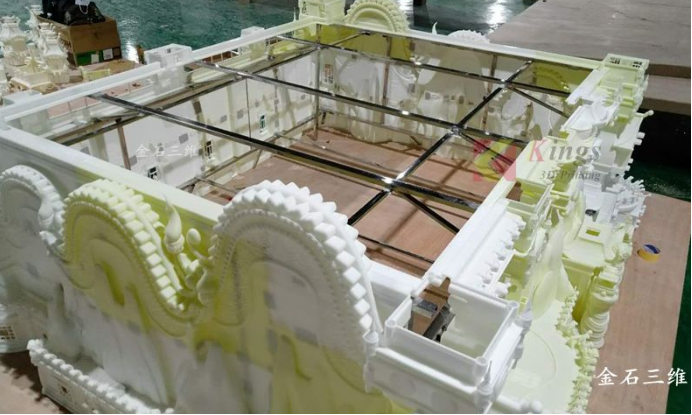

Однако, чтобы сократить время печати, расход фотополимерной смолы, а соответственно и затраты, дизайнеры решили сделать каркас замков из нержавеющей стали.

Сотрудничество с Kings 3D

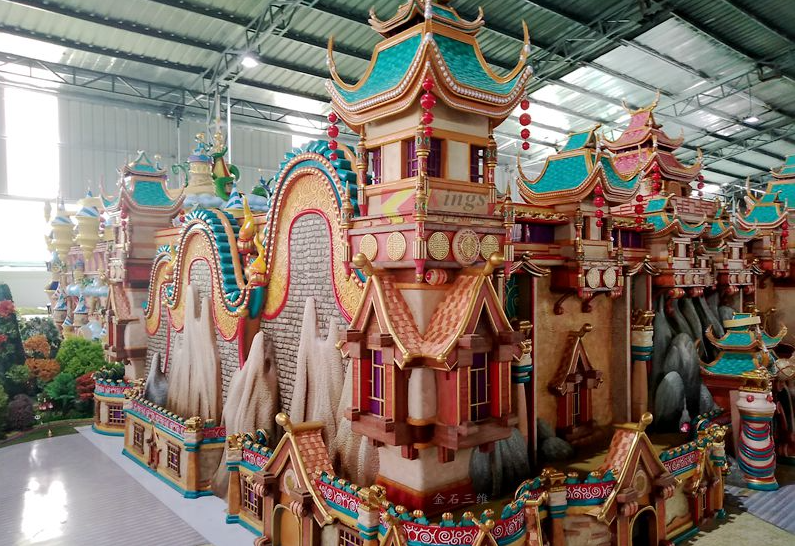

Основная задача строителей парка заключалась в создании модели зданий с помощью 3D-печати, сборка и окраска были второстепенными операциями, которые выполнялись сторонними компаниями. Были созданы модели таких известных в Китае замков, как Шэньчжэнь Гранд-Каньон, Ямано, Хайе, Сайно, Йи Болин и других замков и дворцов. Архитектурный проект Evergrande Group был высоко оценен многими компаниями по производству архитектурных моделей в Китае и других странах.



Создание базы 3D-данных

Г-н Цинь, 3D-специалист, отвечающий за данный проект в компании Lightspeed 3D, имеет почти 20-летний опыт работы в области архитектурной инженерии. Он также активно работает и в области 3D-печати для создания городской архитектуры и скульптур. Г-н Цинь сказал: "Мы не только предоставляем услуги 3D-печати, но и создали команду высококлассных 3D-дизайнеров, а также большую базу 3D-архитектурных проектов.
Именно благодаря базе данных 3D, мы имеем возможность повысить эффективность разработки и проектирования будущих моделей зданий и предоставить большое количество дизайнерских идей, что произошло благодаря сотрудничеству с компаний-производителем 3D-принтеров Kings 3D”.

3D-печать для создания городской скульптуры

Компания Lightspeed 3D также активно изучает возможности применения 3D-печати в крупномасштабных скульптурных изделиях, не только в прототипах, но и в других городских проектах, т.к. промышленный 3D-принтер Kings 3D способен комплексно создавать крупномасштабные скульптуры. После того, как изделие напечатано и собрано, его поверхность из фотополимера покрывается слоем стекловолокна, которое защищает скульптуру от воздействия солнечного света, влаги и температуры.
