ЛИТЬЕ ПО ВЫЖИГАЕМЫМ МОДЕЛЯМ НА ПРИМЕРЕ SLA 3D-ПРИНТЕРА KINGS 3D
18.08.22
Литье по выжигаемым 3D-моделям – одна из современных разновидностей точного литья металлом, где в качестве материала 3D-печати используются фотополимерная смола, полистирол и филаменты. В данной статье мы кратко рассмотрим технологию - литье по выжигаемым 3D-моделям, где мастер-модель печатается на 3D-принтере компании Shenzhen KINGS 3D Printing Technology Co. из выжигаемой фотополимерной смолы.
С помощью литья по выжигаемым 3D-моделям можно получать отливки без стержней, уклонов, заливов и швов, с более высокими допусками на размеры и с уменьшенными припусками на механическую обработку по сравнению с литьем из полистирольных и восковых заготовок.
Данная технология литья уже применяется на некоторых российских предприятиях аэрокосмической, автомобильной, ювелирной и других отраслей, хотя ее внедрение в РФ, по ряду причин, идет значительно медленнее, чем у наших зарубежных коллег в США, Европе, Китае и других промышленно развитых странах.

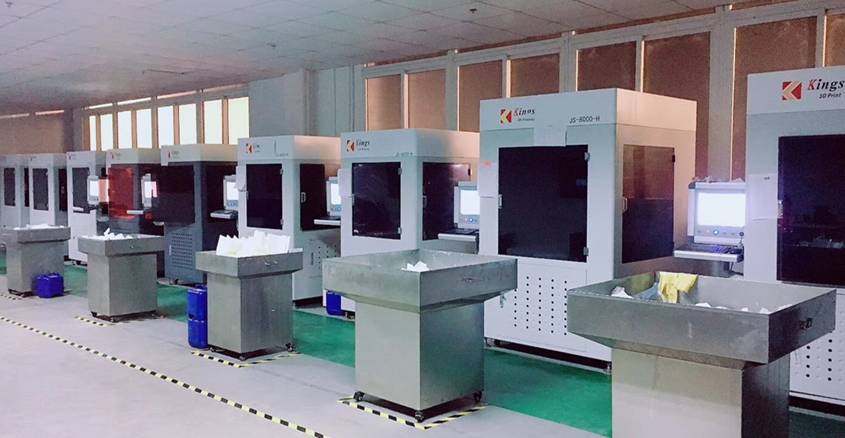

Пример из КНР - в городе Xian у одного из клиентов компании Kings 3D установлено несколько десятков SLA 3D-принтеров, включая три Kings 600Pro с камерой печати 600×600×400 мм, которые круглосуточно печатаются детали выжигаемой фотополимерной смолой.
![image (374).png](/bitrix/tools/disk/uf.php?attachedId=864&action=show&ncc=1&x=0&y=0&width=500&height=259&signature=5bbed2f33247aec01a7c7756531f4afc8b4d85241868463e765af016bf385728)
Фото: Kings 3D
Применение литья по выжигаемым 3D-моделям из фотополимера на литейных предприятиях позволяет оптимизировать производственный процесс, сократив издержки, в том числе за счет уменьшения времени на получение отливки и производства готового изделия.
Одними из основных преимуществом данной технологии является то, что 3D-печать по технологии SLA дает возможность изготавливать детали сложной геометрии с очень высокой точностью, а напечатанные 3D-мастер-модели обладают еще и высокой прочностью по сравнению с аналогичными деталями из воска и полистирола.

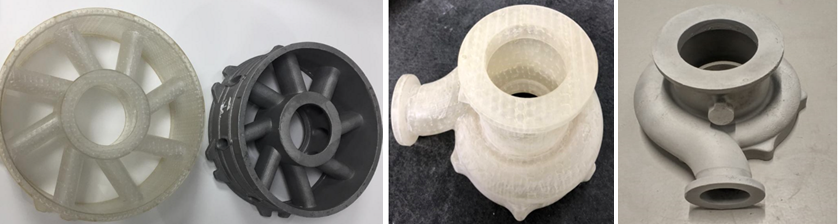

Вот некоторые примеры изделий, изготовленных по технологии литье по выжигаемым моделям:
![image (375).png](/bitrix/tools/disk/uf.php?attachedId=866&action=show&ncc=1&x=0&y=0&width=500&height=134&signature=afae3c6d1835fab9feeda80418819db15f5daa2ad840ae12cfcc33ddd4be4372)
Фото: Kings 3D
Литье по выплавляемым 3D-моделям – процесс более точный, чем литье с помощью мастер модели из воска и полистирола, поэтому он подходит для отраслей, где требуется изготовление точных деталей, таких как аэрокосмос, машиностроение, ювелирная, стоматологическая и другие отрасли.

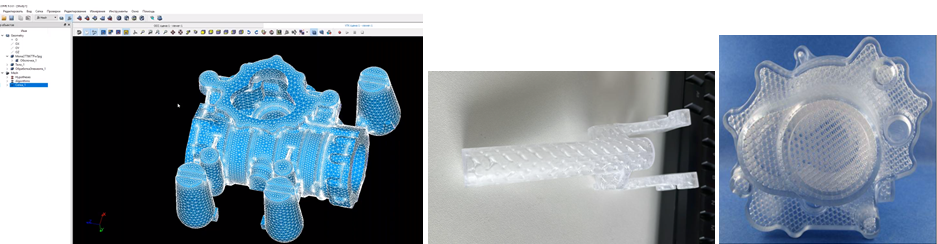

Для подготовки 3D-модели для литья по выжигаемой модели используется программа создания детали с облегченной внутренней ячеистой структурой, которая позволяет:
1. Снизить расход выжигаемой фотополимерной смолы
2. Значительно сократить время печати
3. Избежать избыточного давления на керамическую оболочку в процессе выжигания фотополимерной смолы, изготовления литейной формы
4. Достичь низкой зольности
![image (376).png](/bitrix/tools/disk/uf.php?attachedId=868&action=show&ncc=1&x=0&y=0&width=500&height=130&signature=65cdff238f08550b58fc6c17c31c9830fa65eaf425176c46173e207cdb628a30)
Фото: Открытые источники, Kings 3D
Основными преимуществами литья по 3D-выжигаемым моделям является:
1. Отсутствие оснастки
2. Отсутствие деформации в процессе термической обработки, получении литейной формы
3. Высокая точность литья, что позволяет значительно сократить время постобработки
4. Возможность изготовления единичных деталей и мелкосерийного производства

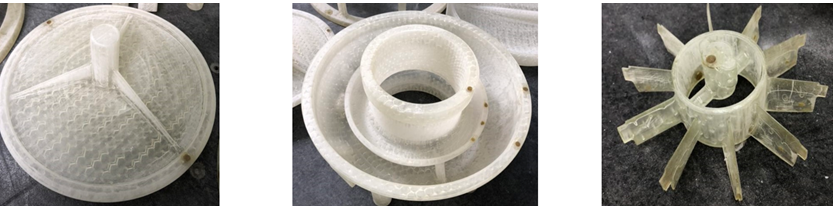

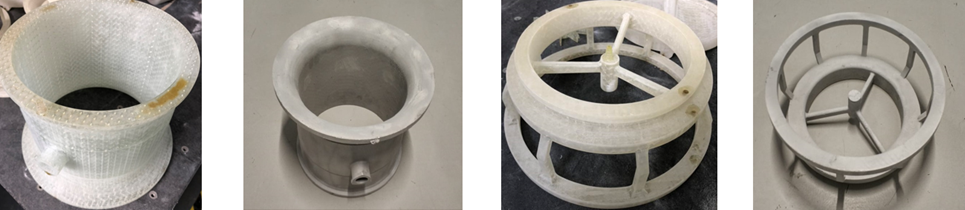

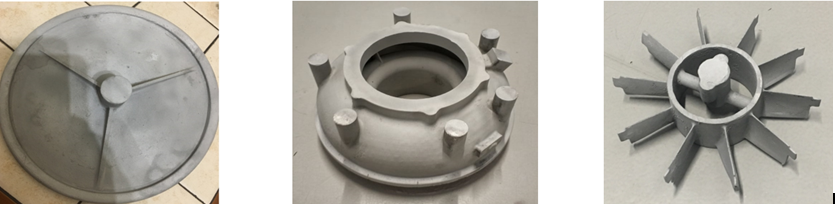

Примеры изделий, полученных по технологии литье по 3D-выжигаемым моделям.
![image (377).png](/bitrix/tools/disk/uf.php?attachedId=870&action=show&ncc=1&x=0&y=0&width=500&height=124&signature=37dcd372cd9d624ef50d806b2e385a93ba0f8ee59ec49bf7851decf9894cabae)
![image (378).png](/bitrix/tools/disk/uf.php?attachedId=872&action=show&ncc=1&x=0&y=0&width=500&height=122&signature=0ec1fafbaa7b065c8286b0c2adb2e16f96bf36d16c3e576554303a074c237ca7)
![image (379).png](/bitrix/tools/disk/uf.php?attachedId=874&action=show&ncc=1&x=0&y=0&width=500&height=109&signature=d66023ec9febbbb3c3c9f7c3c8e87d1c2f168fc16acf7d50826bab6018abf77a)
Фото: Kings3D

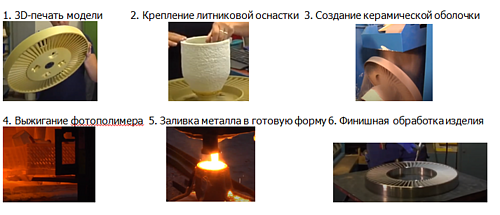

Основные этапы технологического процесса литья по 3D-выжигаемым моделям
![image (380).png](/bitrix/tools/disk/uf.php?attachedId=876&action=show&ncc=1&x=0&y=0&width=500&height=215&signature=fd80730ff1dee9d3492b7ec0011b8544df8d329ac651cfa3373a6ee37e8066b8)
Фото: Kings3D

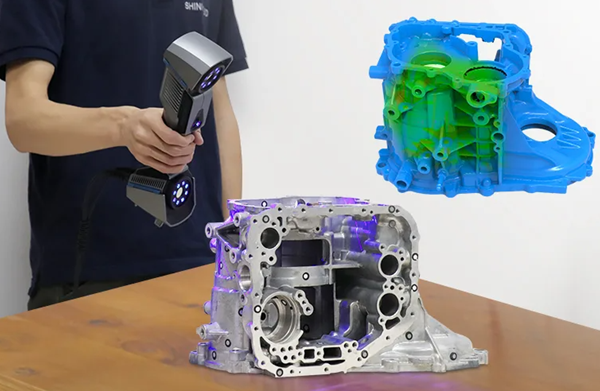

Изготовление санкционных деталей через технологию литье по выжигаемым моделям + реверс инжиниринг
![image (381).png](/bitrix/tools/disk/uf.php?attachedId=878&action=show&ncc=1&x=0&y=0&width=500&height=326&signature=4f36894c0df1f47a197d7eb80b671dc3c0e6ed463db0487a914ff111595f1e3d)
Фото: Shining3D
Сегодня, в связи с санкциями против нашей страны, наблюдаются определенные сложности с импортом ряда запчастей для продукции машиностроения из стран ЕС, Японии, США. Однако, имея оригинальную деталь – ее можно изготовить в РФ с помощью метода литья по 3D-выжигаемым моделям. Сначала, применив реверс-инжиниринга / 3D-копирования изделий, получить CAD-файл, далее напечатать мастер-модель с помощью 3D-принтера, после чего сделать литейную форму и сделать отливку. Такая технология позволяет изготавливать сложные импортные детали, такие как сегменты гусениц, импеллеры, корпусные изделия, шестерни и многое другое.

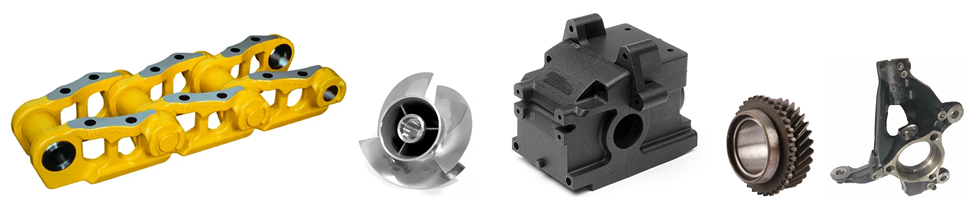

Некоторые примеры таких изделий на фото:
